Totalrenovering av Vermont Castings Intrepid II

Ibland får man bara acceptera att det är dags för en total genomgång av något, i det här husets hjärta - värmekällan Intrepid II 1990 från Vermont Castings.

Nu blir det vedeldningspr0n för alla som drägglar över boken Ved. Känsliga eller pryda läsare och små barn ombedes klicka på denna länk. På grund av många och explicita bilder så måste man klicka på läs mer nedan för att läsa resten.


Designen på Intrepid II har inte ändrats sedan gissningsvis just 1990 och den förblir en av Vermont Castings storsäljare och ett bra val för den som värmer hela huset med kamin. Vi klarar av 190 m2 hus, även om övervåningen är halvplan med förhöjd väggliv. Dock har vi kyrktak på övervåningen, så luftvolymen motsvarar ett fullhöjd 190 m2 hus. Hårdare lirare väljer dock det större syskonet Defiant Encore, som klarar halvmetersved och kan sköta sig själv medan man är på jobbet i tio timmar. Intrepid II kräver matning kanske varannan timme.

När man jobbar hemma likt undertecknad så fungerade Intrepid II även vintern 2010 - 2011 med konstant temperatur under -20 grader utomhus. Man buffrar upp med sommartemperaturer inomhus och med varm murstock, så klarar man sig utan problem över natten.

Man ska komma ihåg att amerikaner är världens livräddaste folk, så katalysatordriven sekundärförbränning i kaminer, för att minimera utsläppen, kom man på redan på (senast) 80-talet i USA. Vermont Castings är grejen, liksom. Många kaminfanatiker som kör Vermont.

Rutinmässiga åtgärder är att tömma aska och montera bort övre mellanväggen för att dammsuga rent katalysatorn och efterbrännkammaren från stoft och mot förmodan grövre aska. En annan vanlig åtgärd, som kanske behöver göras vartannat år är att byta ut rökgasskålen (aka eldkoppen som jag ibland kallar den), då den kan slitas hårt där den är exponerad för de högsta temperaturerna. Annars kan katalysatorbyte vara aktuellt ibland, speciellt om den skyddande efterbrännkammarväggen är sönder - med den intakt håller platinakatalysatorn många år, utan väggen blir det dyrt. Jag har även en gång bytt övre mellanväggen för den hade slagit sig för mycket. Trots allt kan kaminen nå 500+ grader på utsidan, och temperaturerna är knappast lägre där det är som värst inne i den.

Under eldningssäsongen har jag konstaterat att rökgasskålen började vittra sönder, och tänkte kontrollerat byta den nästa gång det var dags att dammsuga EBK:n och katalysatorn. Men så föll den hastigt i småbitar igår kväll. Endast små söndervittrade gjutjärnsbitar gick att hitta i askan. Misstänkt anledning till det hårda slitaget är att den spjällhållaren som tar vid där övre mellanväggen slutar hade slagit sig så illa att rökgaserna gick rakt upp och hoppade över EBK och katalysator. På köpet hade detta haft sönder EBK-inneslutningen.

Så det var bara att köpa ny rökgasskål, efterbrännkammare och spjällhållare och kavla upp ärmarna. Sotigt blir det.

Kaminen är 15 år gammal och det var första gången som EBK:n och spjällhållaren behövde bytas ut.

Lämpliga verktyg för arbetet är en dammsugare, en Leatherman Xti och en hylsnyckelsats, samt en ficklampa.

Tursamt nog råkar importören och distributören av Vermont Castings vara lokal, Camina i Skene, och de har även en lågtrafikerat butik och showroom. Utmärkt när man ska ha reservdelar snabbt, då hela Sverigelagret av reservdelar finns där. Det började bli kallt hemma.

EBK:n gick på 2600:-, inklusive en ny löstagbar katalysatorvägg, så där fick jag en extra. Köpte på rutin två rökgasskålar för 315:- SEK styck, så jag byter nästa innan den faller i bitar. Spjällhållaren gick på någonstans runt 700:- SEK. Priser ur minnet.
Urstädad kamin. Golvet mot asklådan har slagit sig lite efter 15 år, men det har ingen inverkan på funktionen eller
säkerheten och behöver inte bytas. Resterna av rökgasskålen syns i rostrött och man kan ana det roströda på
den skadade spjällhållaren.
Övre mellanväggen bortmonterad. EBK:ns katalysatorskydd syns i vitt rakt fram, och man kan se
att EBK:n behöver dammsugas rent på stoft och aska till höger och vänster om katalysatorskyddet. I rostrött ser vi resterna av rökgasskålen. Missade tyvärr att ta en bild på hur rökgasskålen ska se ut när den är hel. Använd fantasin så länge och tänk "skål". Det är inte vad ni ser.
Den döda spjällhållaren bortmonterad. EBK:n mer blottlagd och katalysatorskyddet är nu borta. Katalysatorn
syns nu i bild. Rökgaserna åker vid när spjället är omkopplad till horisontell förbränning in genom rökgasskålen
och ner i katalysatorn, där det tillförs nytt syre via en termostatstyrning och rökgaserna antänds igen i EBK:n med platina som katalysator innan de far upp till höger och vänster och vidare ut i murstocken.
Över till baksidan. Här är den skyddande bakplåten bortskruvad och kaminens hjärna syns. En sond går in i EBK:n via den runda dosan i mitten och styr en minnesmetallfjäder, som kontrollerar syretillförseln nedåt. Detta är i kallt lägre och alltså med maximal syretillförsel för högsta sekundärförbränning. Sonden måste monteras bort för att EBK:n ska kunna plockas ur respektive monteras in igen.
EBK:n bortmonterad. Det termostatstyrda EBK-luftspjället syns som en öppning längst ner. Hålet i mitten är där sodnden sticker in i EBK:n. Finns även några mindre hål både i gjutjärnet rakt fram, men även åt sidorna (svåra att se med dåligt iPhone-foto), med oreglerad lufttillförsel som skjuter till syre även vid helt stängt EBK-spjäll.
Nya EBK:n på plats. Katalysatorn, två år gammal, men fortfarande intakt, i förgrunden. Tyvärr har priset på platina
satt fart igen, annars är det bra att köpa på sig katalysatorer när det är dåliga tider. 2008 - 2009 var good times.
Katalysatorn på plats i EBK:n. Rökgaserna kommer alltså in upptil och far ner genom katalysator, antänds och går sedan åt sidorna och upp igen.
Katalysatorskyddet på plats. Det är nu tydligt vart rökgaserna ska in via rökgasskålen.
Färdigt. Ny spjällhållare, men med det gamla spjället inmonterat överst. Rökgasskålen syns ny tydligt och intakt och döljer öppningen till katalysatorn och EBK:n. Dags att elda. Det börjar bli småsvalt, med temperaturer ner mot 20 grader inomhus. Så kan man inte ha det.
Ordningen återställd.

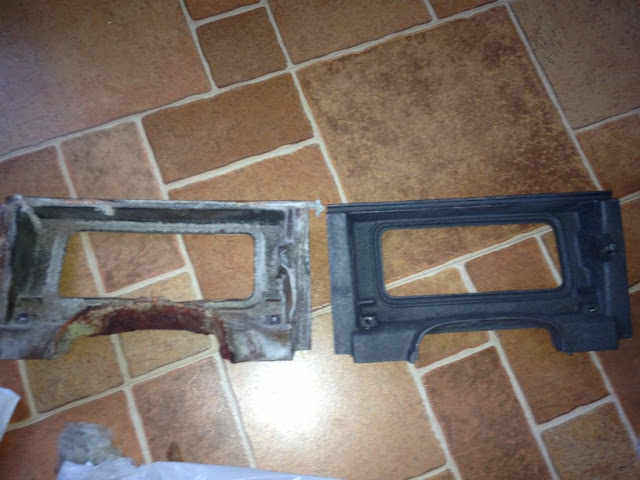

Gammal död spjällhållare respektive ny. Slitaget framgår rätt tydligt i rostrött och tillät alltså att rökgaserna smet förbi EBK:n, vilket sänkte verkningsgraden rejält.

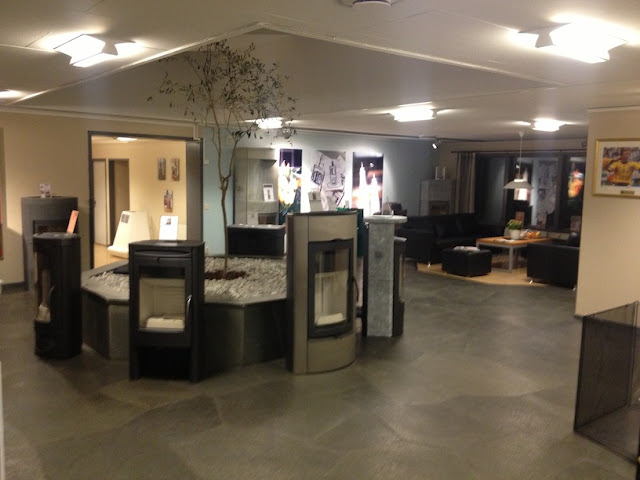

Caminas folktomma showroom var trevligt och hade deras kompletta sortiment. Mycket serviceinriktad personal också. Och kompetent, med full koll på minsta detalj bland reservdelarna.
Vermont Castings-pr0n. Intrepid II till vänster och min mattsvarta gjutjärnsmodell bredvid storasyskonet Defiant Encore rakt fram. En Resolute Acclaim skymtar i högra hörnet.
Utgående kaminmodeller reas ut i receptionen för ner till halva priset.
Mer kamin-pr0n. Mycket renare än i den snuskiga verkligheten.
En variant för den som inte är hemma och eldar dagtid är Camina-Ecotec Tyr, som är en kombinerad pellets- och vedkamin, där man kan köra på pellets när man jobbar eller sover, och ved när man är hemma och vaken.
För lägenhetssurvivalisten så har Camina sina bioetanoleldade Art City, om ca 1500 W. Bara att möblera som man har lust. Camina tycker förstås att man ska ha en i varje rum. Inte helt gratis, men vi har en sådan i vår gäststuga. Fördel är att man inte behöver montera in skorsten eller betala tusentals kronor i kommunala tillstånd för eldstäder. Och man kan flytta med den om man byter bostad. Bioetanolen är dock inte helt gratis, men enligt uppgift kan det fungera med Biltemas spolarvätska, vilket ger lägre energipris än direktverkande el. Varning: Prova Biltemalösningen på egen risk.
Ingen form av ersättning har utgått till mig eller till någon till mig närstående för detta inlägg. Däremot är jag förstås intresserad av att det går bra för Camina för att säkerställa flödet av lokala reservdelar i framtiden. Återförsäljare i landet kan förstås också ordna reservdelar, men har sällan något hemma utom möjligen katalysatorer.

Kamintillverkarna är rimligtvis konjunkturberoende och när nybyggen av villor nu har kraschat så kan nog bistra tider stunda. Speciellt om vi har milda vintrar. Enligt uppgift beror efterfrågan på kaminer mycket på elpriset, men speciellt på vinterkylan. Blir det kallt så beställs det mer kaminer tydligen.

Nu blir det Vermont Castings överkurs.

Det är tydligen extremt populär i Japan av alla platser att laga mat med sin Vermont Castings. Camina hade rent av ett inspirationsex av en japansk bok, som tyvärr inte finns på något annat språk. Matpr0n-bilder följer.
Paul's Wood Stove Cook Book. På japanska.
Gissar att detta är Paul själv. Han är lycklig. Jag förstår honom. Baka pizza i din Vermont Castings. Här en Defiant Encore. Behövs ett matlagningsspjäll och en stekpanna.
Tror inte översättning behövs. Bilder säger mer än tusen japanska tecken. Uppmanade Camina att ta in matlagningsspjället. Hur fel kan det bli? Måste Googla. Så länge finns blädderexet, komplett med många matpr0n-bilder i Caminas showroom för alla oss med Vermont Castings.
